Morpholio Trace と Vectorworks 2026 の連携手順について
更新日：2026/09/10
本項では、iPad/iPhone用アプリ『Morpholio Trace』と Vectorworks との連携方法についてご案内します。
概要
■ Morpholio Trace について
『Morpholio Trace』は、iPadまたはiPhoneで利用できるアプリで、建築家、ランドスケープアーキテクト、インテリアデザイナーのためのスケッチです。
手描き感覚でエスキスやパースを作成できるほか、PDFなどの図面にマークアップを加えることもできます。
※ Androidデバイスには対応していません。
『Morpholio Trace』に関するより詳しい情報は、下記サイトをご覧ください。
■ Vectorworks との連携について
Vectorworks と Morpholio Trace は、Vectorworks Cloud Services の「Morpholio Trace」フォルダを介してデータを受け渡し、連携します。
Vectorworks の図面を取り出して Morpholio Trace でスケッチや検討を行い、そのスケッチを Vectorworks の図面へ取り込む、という流れで利用します。
連携に必要な要件
| 必要なもの |
|
|---|---|
| データ連携フォルダ |
Vectorworks Cloud Services 上の「Morpholio Trace」フォルダ
|
| 対応形式 |
|
| 制限事項 |
|
Morpholio Trace へ取り込む・Morpholio Trace から取り出す
■ Morpholio Trace へ取り込む
-

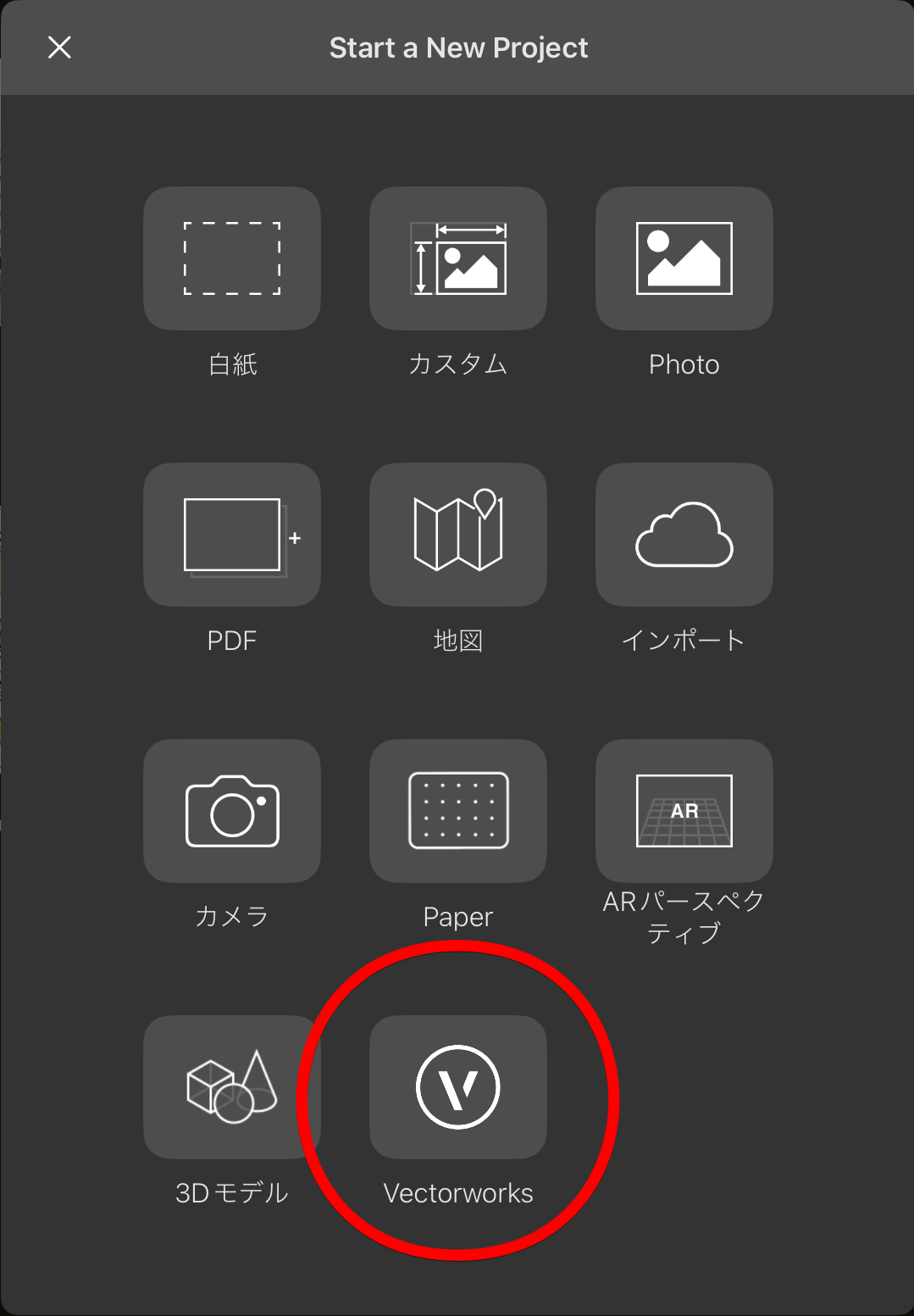

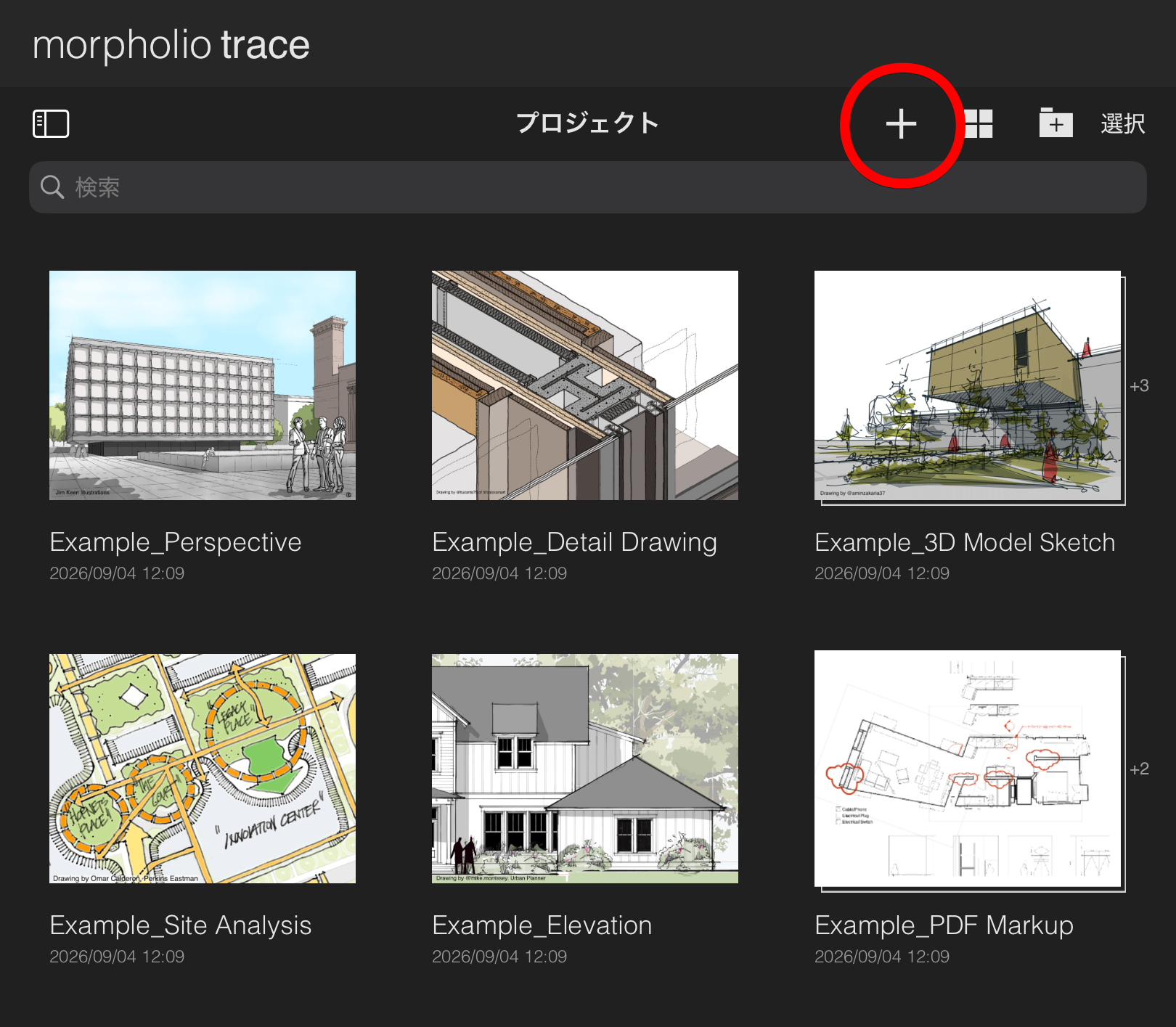

Morpholio Trace のプロジェクト画面で「+」アイコンをタップします。
-
「Vectorworks」をタップします。
-

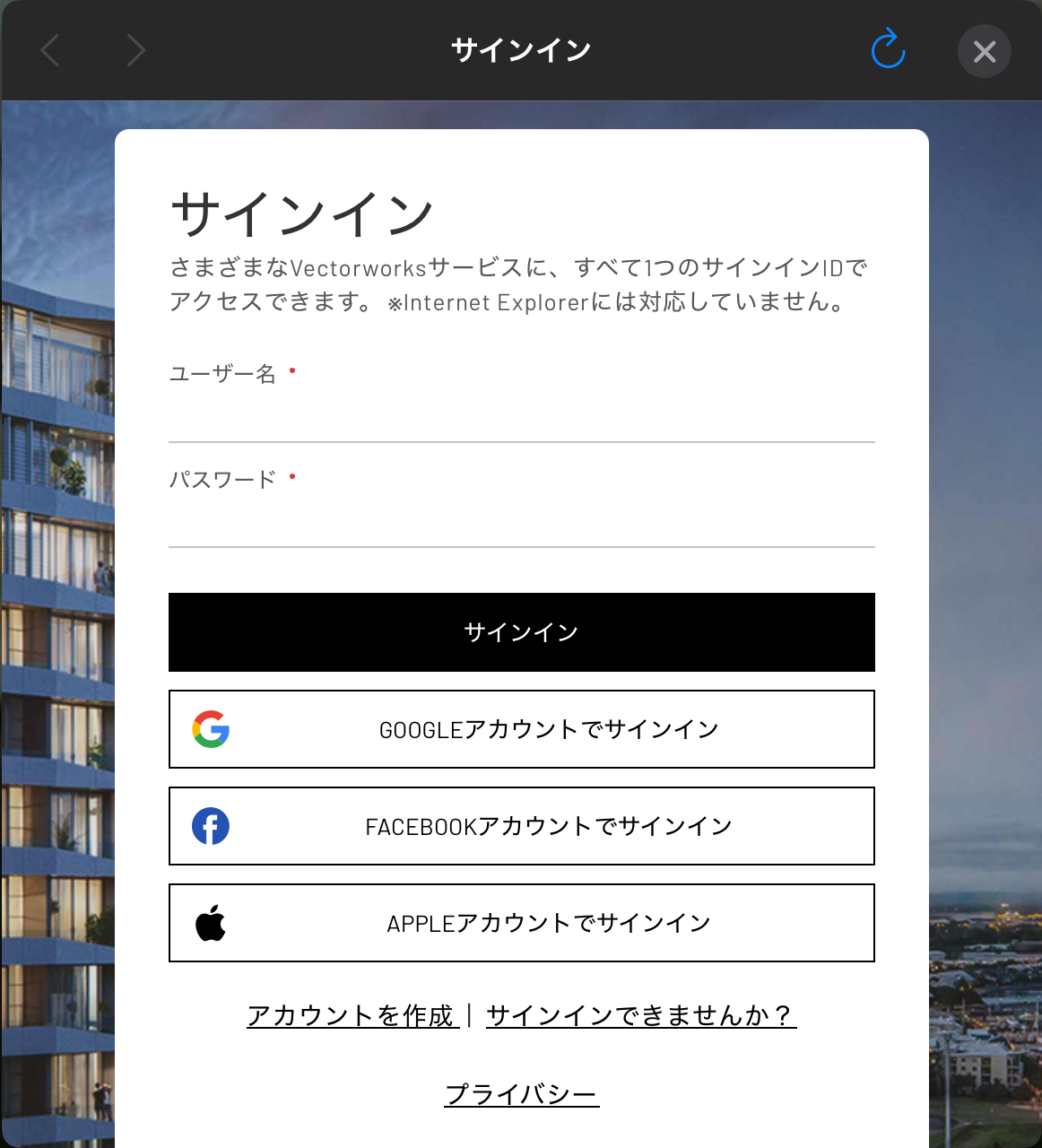

サインイン画面に切り替わります。
Vectorworks Cloud Services アカウントでサインインしてください。
-

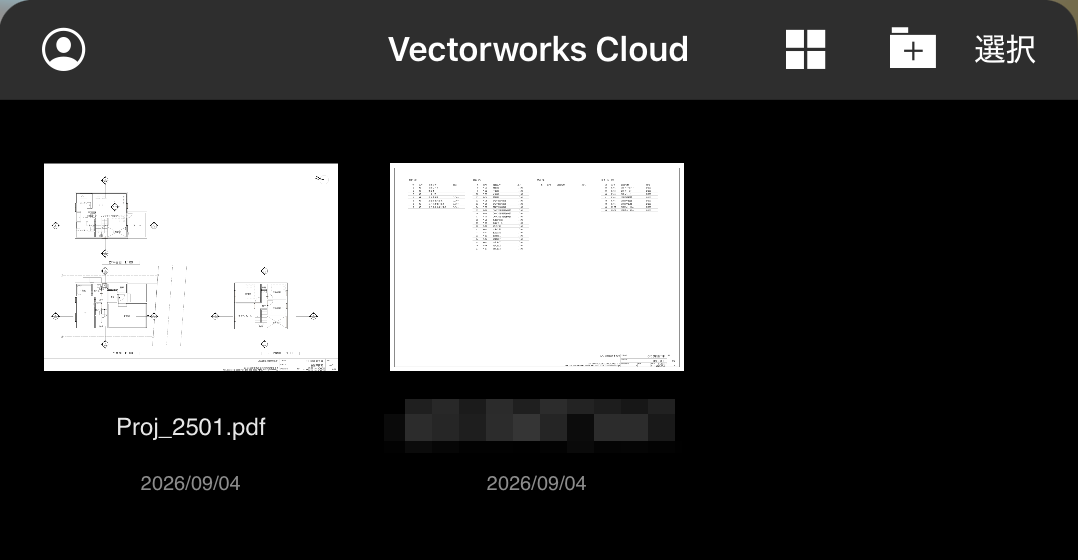

Vectorworks Cloud Services 上の「Morpholio Trace」フォルダにアクセスできます。
任意のファイルを選択すると、Morpholio Trace 上で表示、編集できます。
■ Morpholio Trace から書き出す
-

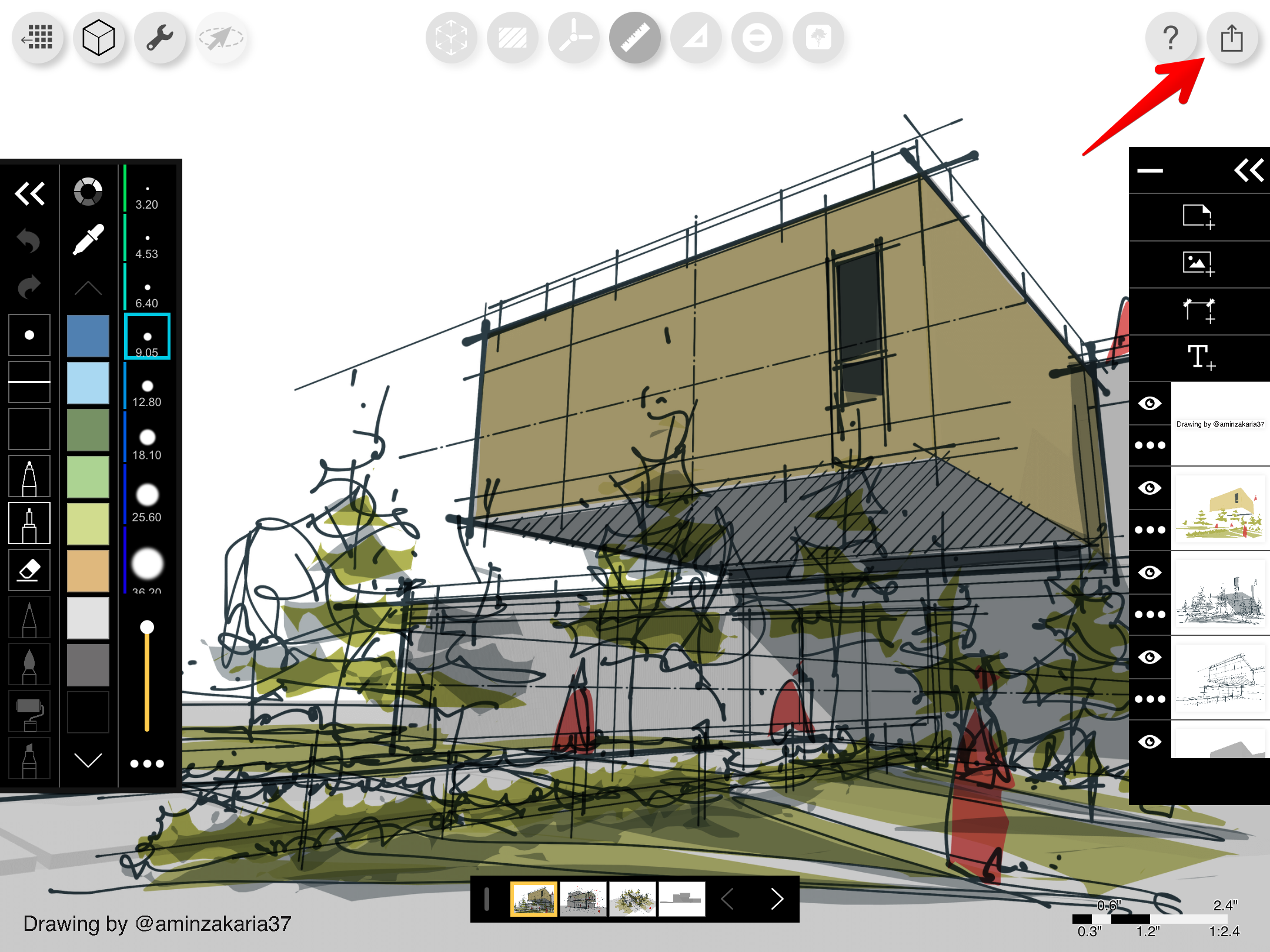

プロジェクトファイルを開き、右上の共有アイコンをタップします。
-

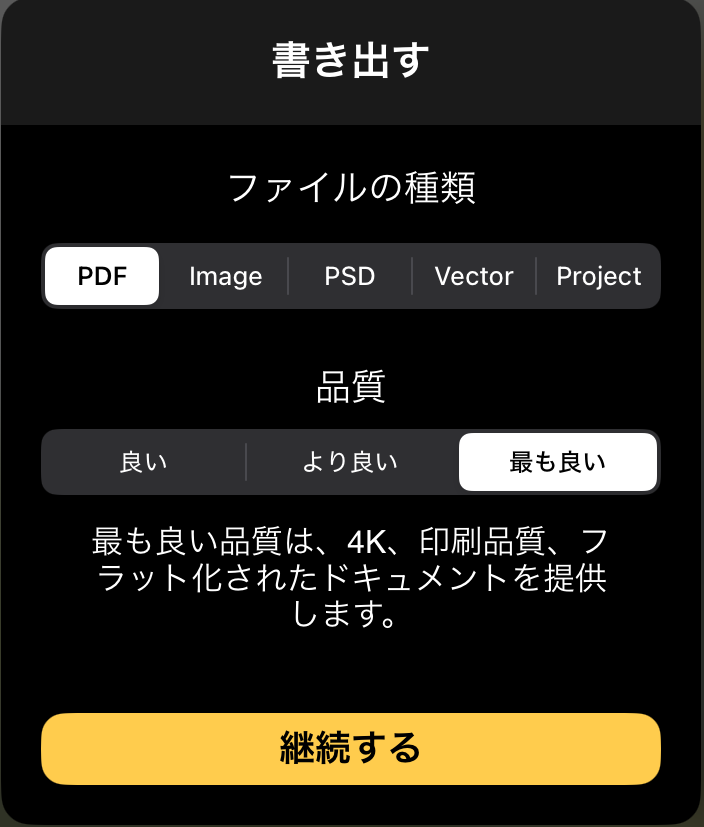

書き出しダイアログが表示されます。
PDF・Image・Vector（DXF）のいずれかを選択し、「継続する」をタップします。- PSDおよびProjectは有料版であれば選択できますが、この2形式は Vectorworks Cloud Services 上の「Morpholio Trace」フォルダに書き出しできません。
-

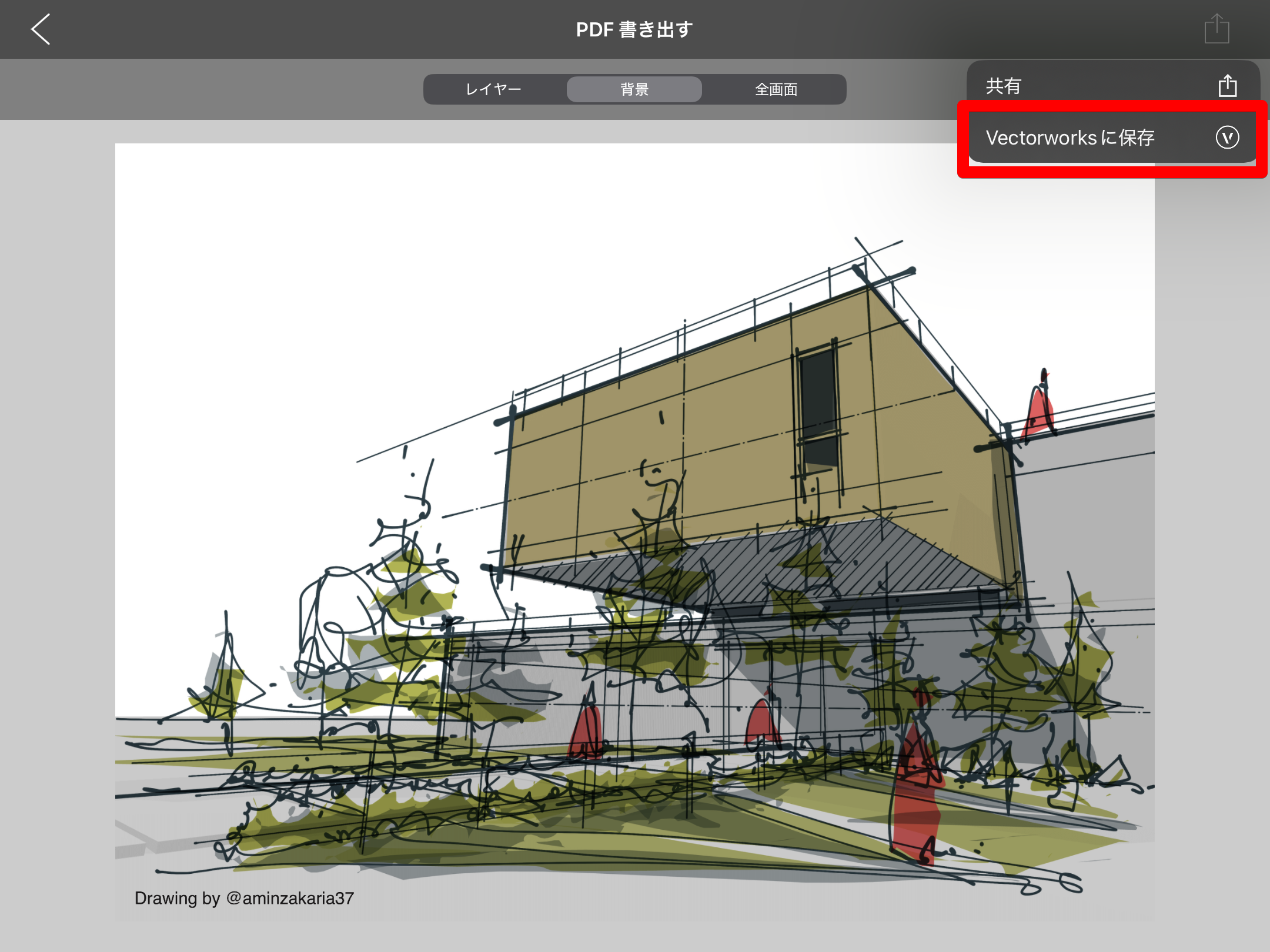

右上の共有アイコンをタップし、「Vectorworksに保存」を選択します。
-

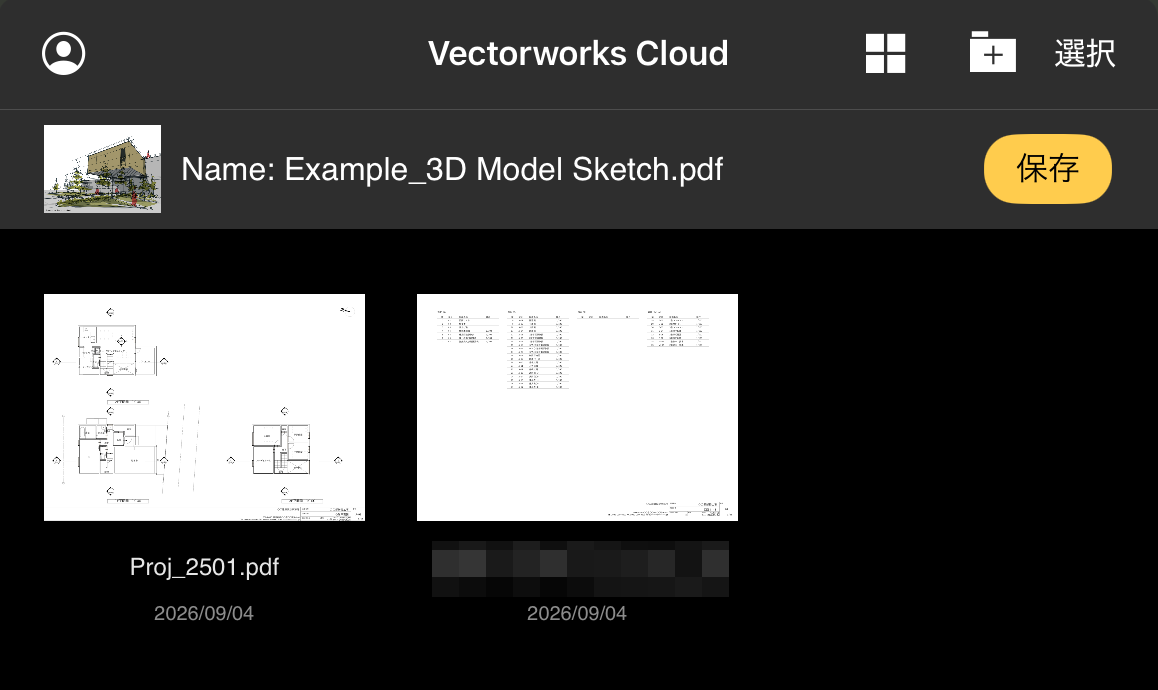

「保存」ボタンをタップします。
以上の操作で、Vectorworks Cloud Services 上の「Morpholio Trace」フォルダにファイルが書き出されます。
Vectorworks へ取り込む・Vectorworks から取り出す
■ Vectorworks へ取り込む
-

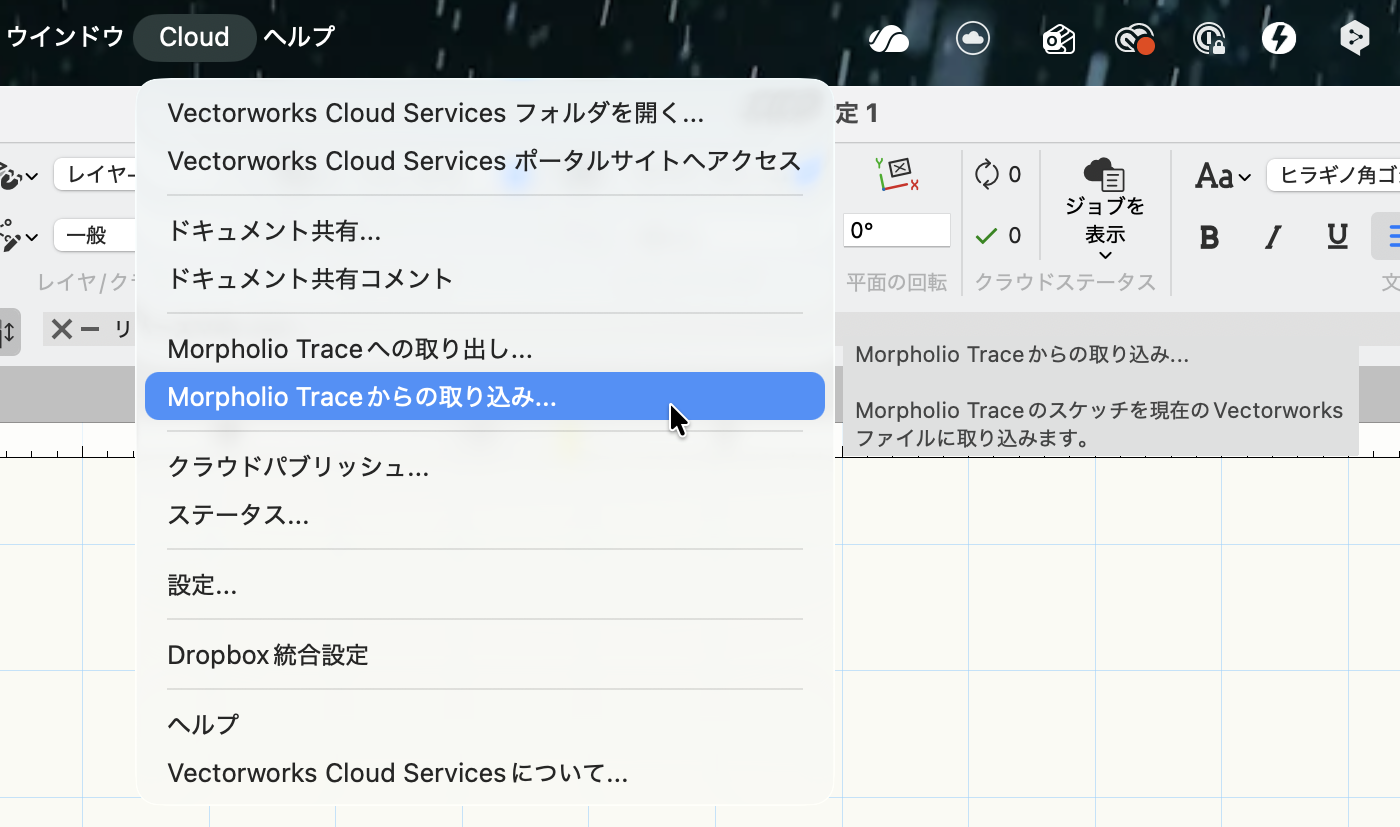

Cloud メニュー >「Morpholio Trace からの取り込み...」をクリックします。
-

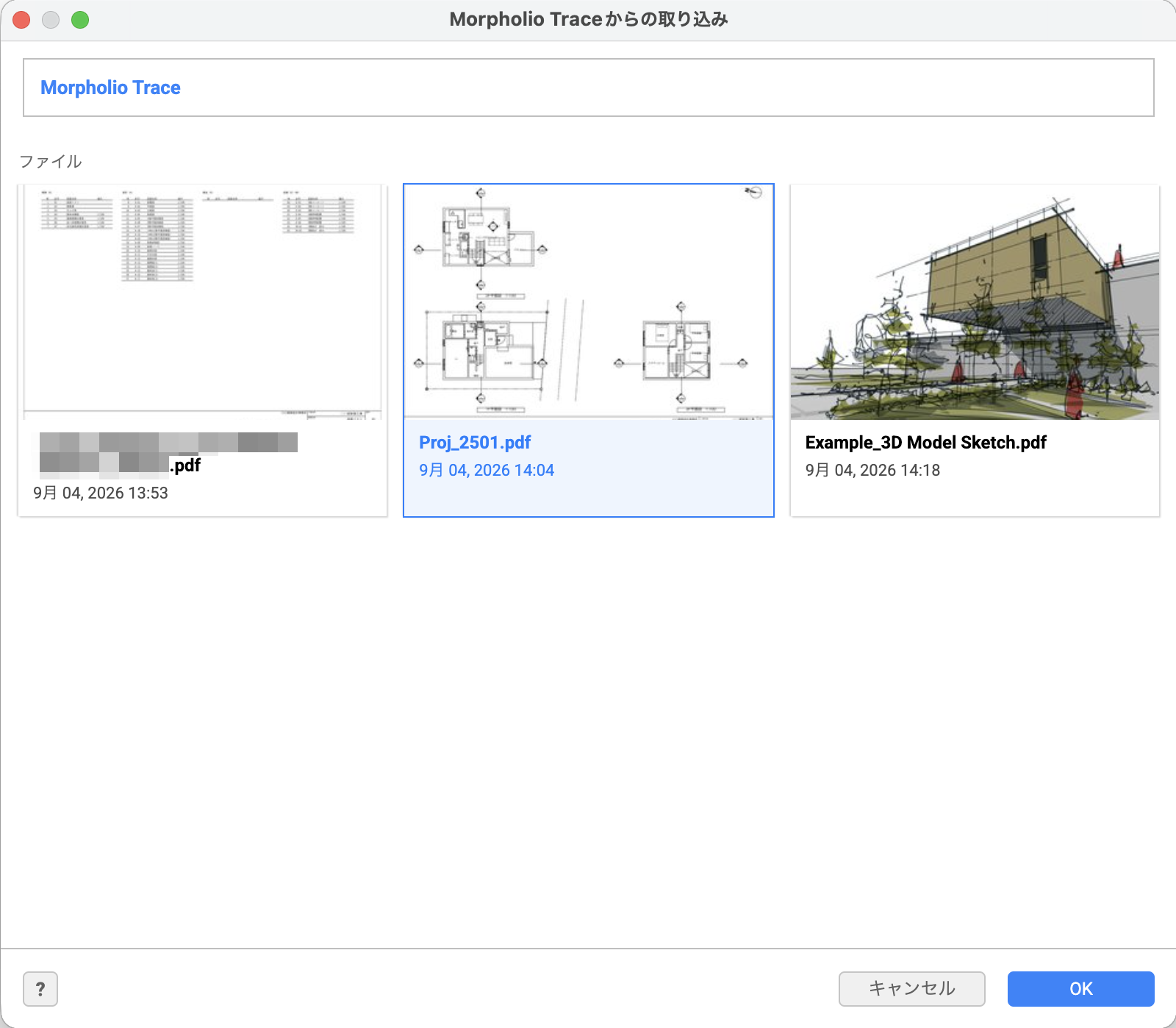

Vectorworks Cloud Services の「Morpholio Trace」フォルダの内容を表示するダイアログが開きます。
任意のファイルを選択すると、Vectorworks ファイルへ取り込むことができます。
■ Vectorworks から取り出す
-

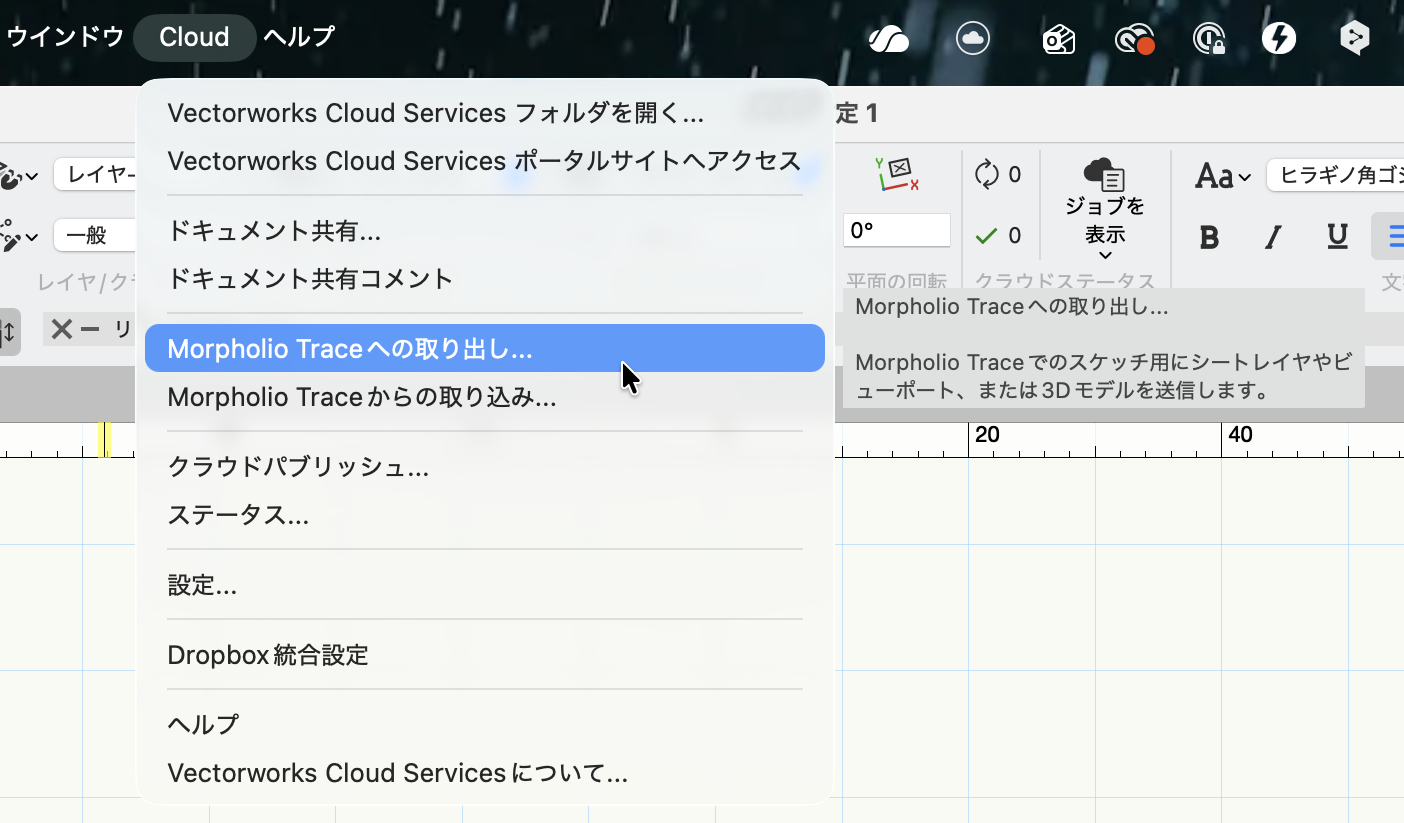

Cloud メニュー >「Morpholio Trace への取り出し...」をクリックします。
-

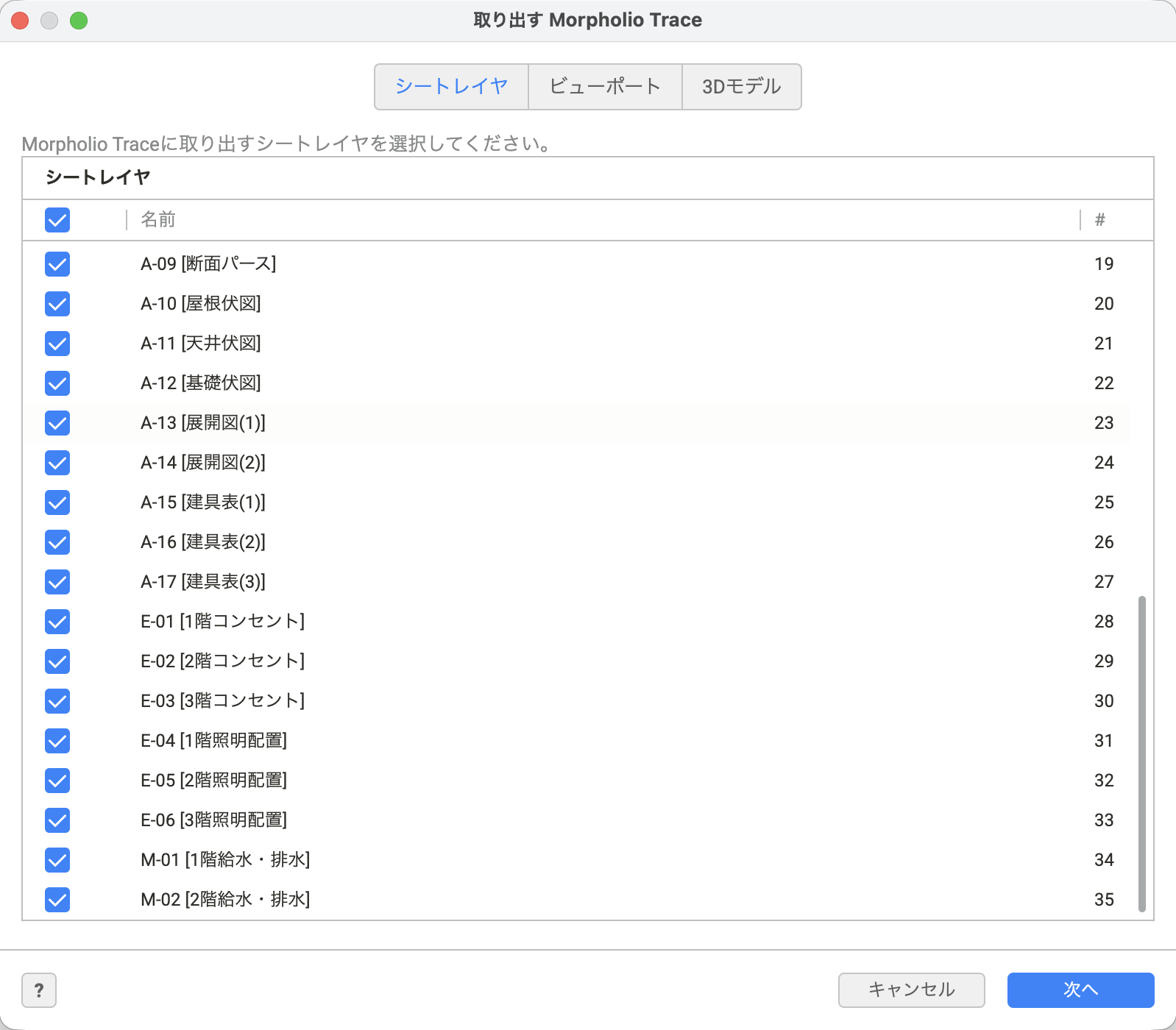

取り出したいデータ項目にチェックを入れてください。
取り出せるデータと、取り出し後のファイル形式は下記の通りです。- シートレイヤ: PDF形式
- ビューポート: PDF形式
- 3Dモデル: OBJ形式
-

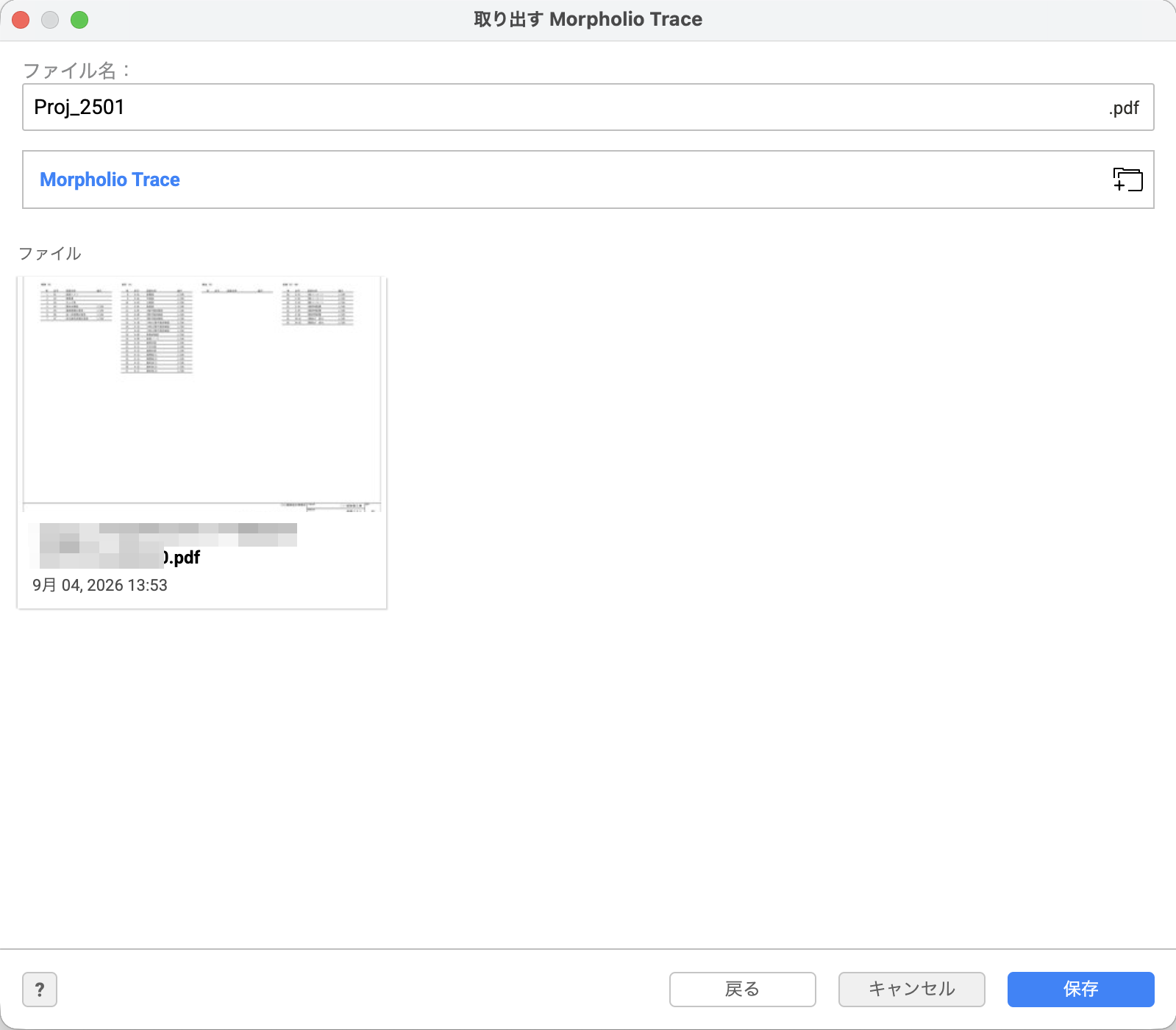

任意の名前を付けて、Vectorworks Cloud Services 上の「Morpholio Trace」フォルダ内に保存してください。
