作図補助パッケージ 2026
標準のツールでは手間がかかるものを便利に、作図が難しいものを可能にするツール集です。パス押し出しオフセットツールと接円・周長円ツールが搭載されています。
パス押し出しオフセットツール

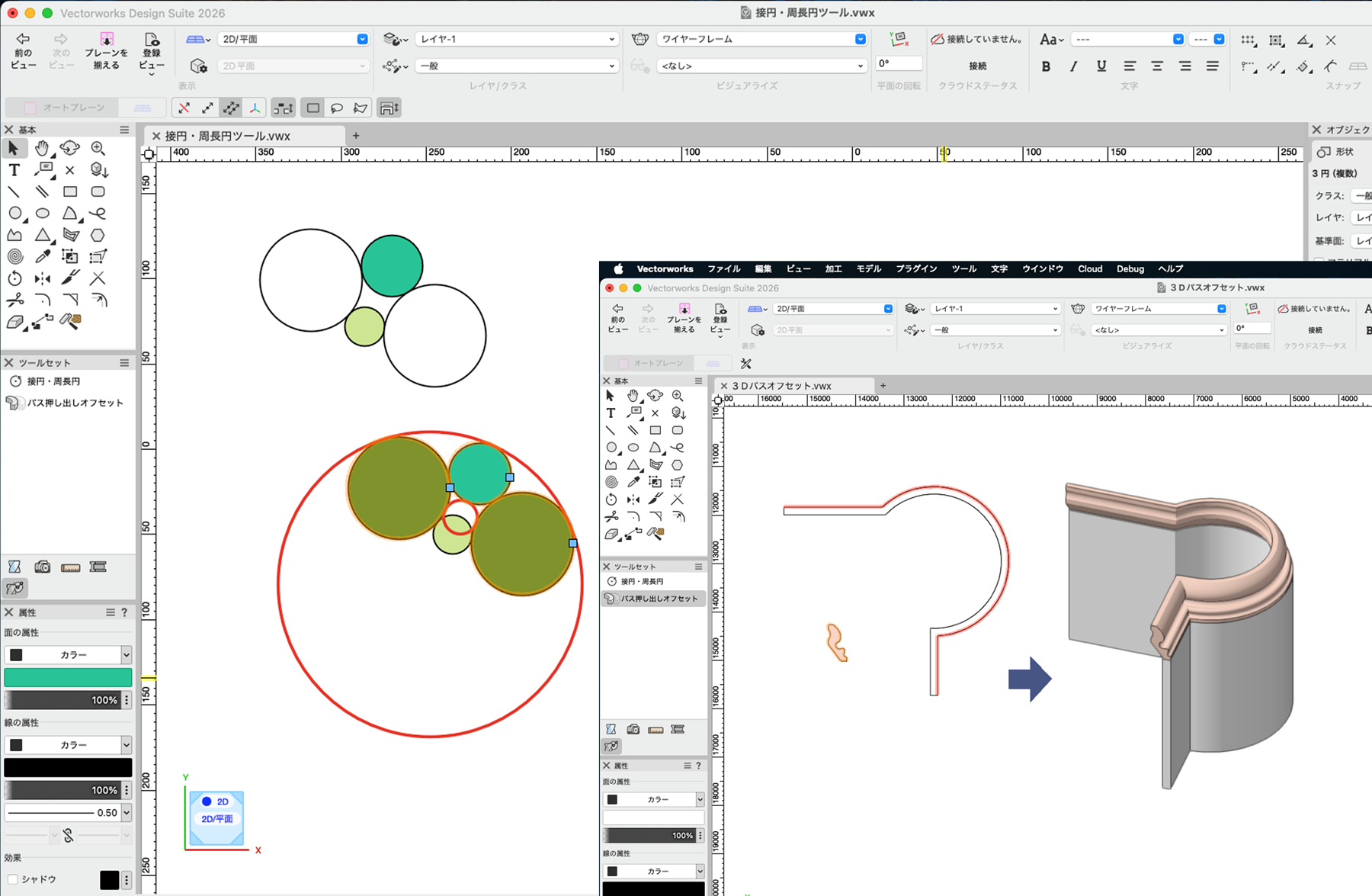

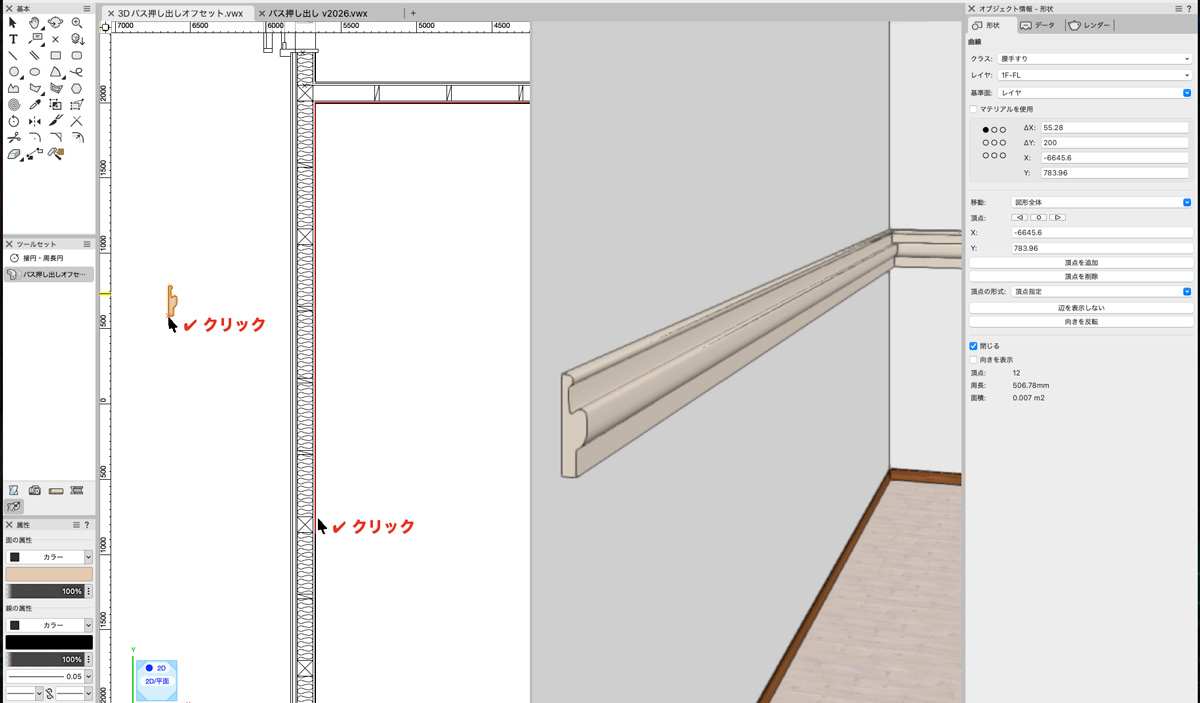

パス押し出しオフセットは、断面形状のパス起点をマウスクリックで指定してパス押し出し図形を作成できるツールです。また、設定ダイアログで指数関数的に拡大/縮小することも可能です。従来のパス押し出し図形で一手間かけていた操作を省いて図形を作成できます。
接円・周長円ツール

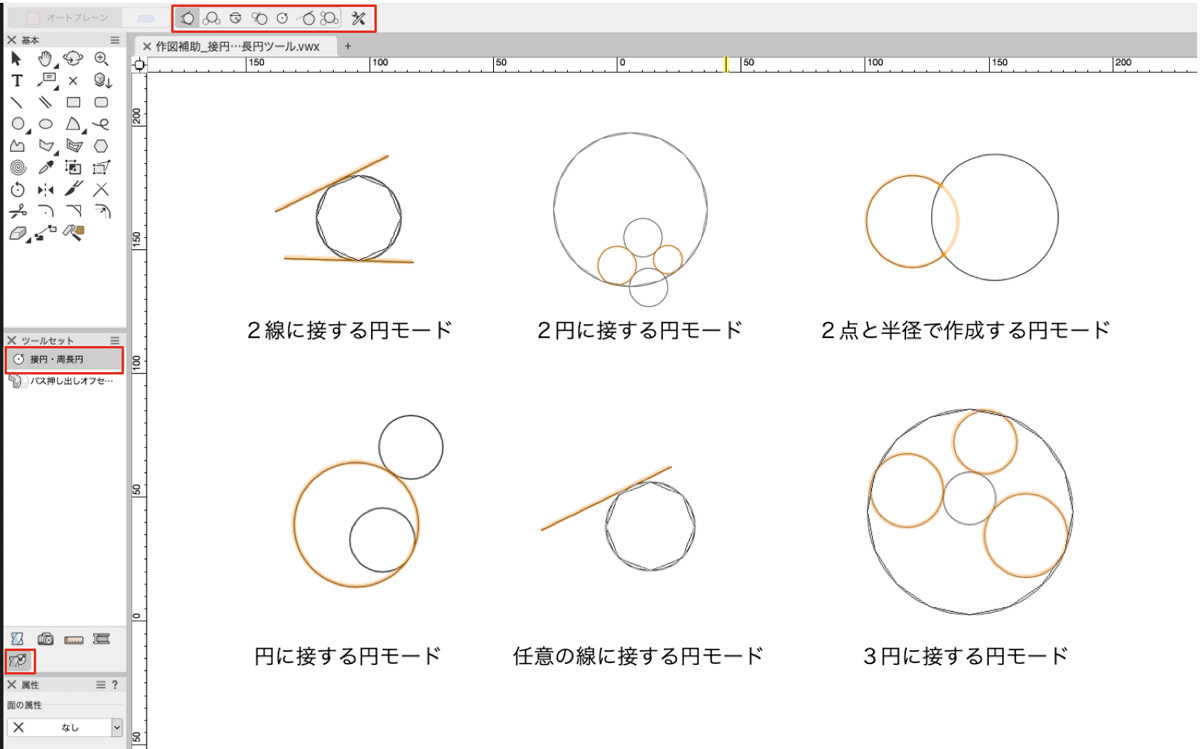

Vectorwork 標準の円ツールでは作図が難しかった円図形を作図するモードを提供するツールです。 あらかじめ作図する円図形の半径を設定しておき、6つの作図モード「2線に接する円モード」、「2円に接する円モード」、「2点と半径で作成するモード」、「円に接する円モード」、「任意の線に接する円モード」、「3円に接する円モード」で円を作図します。また「周⻑で作成する円モード」では周長を指定して円図形を作図します。
