SimTread 2025
Vectorworksで人の流れを可視化する
歩行者シミュレーション「SimTread（シムトレッド）」は、これまで再現することが困難であった"人の動き"そして"群集の流れ"を、Vectorworks上で簡単に「見える化 (可視化)」する画期的なシミュレーションソフトウエアです。
歩行領域や、障害物、目的地などの各オブジェクトや、歩行させる人を配置して解析することで、歩行者の移動経路や経過時間などをシミュレーションし、動画やログテキストとして生成することができます。
SimTreadの利用用途には制限がありません。都市や街の建築物・公共施設における空間計画や避難・誘導計画はもちろん、商業施設での催事計画や、船舶・旅客機など交通機関での避難シミュレーション、災害時の広域避難計画など、"人の歩み"が存在する用途であれば、自由にご活用いただけます。

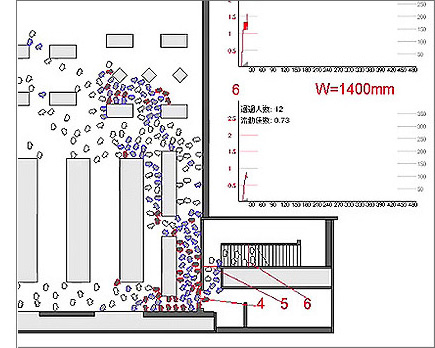

歩行者や群衆行動の見える化
SimTreadでは、歩行者のシミュレーションをVectorworks上で人を図形シンボルで表現し、設定された目的地に向かって、設定歩行速度で最短ルートをたどり移動します。その間、人同士の衝突や停滞ストレスを色で表現します。解析結果は、0.2秒毎のコマを繋いだムービーファイルで書き出され、計画者(主催者)だけでなく、クライアントなど、誰にでも分かるビジュアルで表現します。

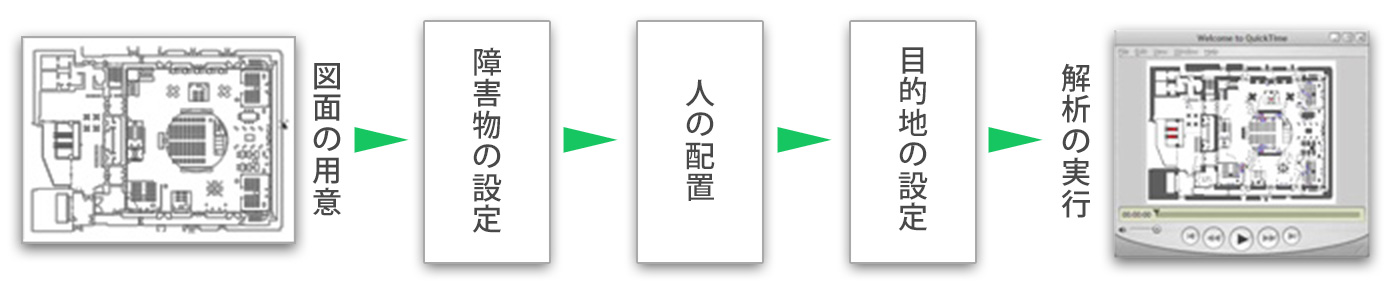

簡単なワークフロー
SimTreadのワークフローはとても簡単です。Vectorworks上で図面を作成した後に[障害物の設定]、[人の配置]、[目的地の設定]の3ステップを行うだけ。あとは解析を実行すればムービーやログファイルが生成されます。
ひとオブジェクトの配置と解析(移動)時の変化
人の設定は、ひとオブジェクトを解析スタート時の位置に配置するだけで完了します。Vectorworksの汎用機能を使って複製や配列を行うことが可能です。さらに、SimTreadに搭載されている「人を配置...」コマンドを利用すれば、歩行速度毎に何人配置するか一括で設定することが可能です。解析をはじめるとひとオブジェクトは、目的地に向かって移動する人間同士の衝突や停滞ストレスをSimTreadは3つの色で表現します。
- 人同士が衝突を回避するために向きを変えたり、減速している時は「青枠」
- 人同士が衝突を回避するために停滞(一時停止)している時は、「赤枠」
- ストレスなく移動できている時は、「白(黒枠)」
動作環境
- Vectorworks 2025 日本語版の動作環境に準ずる
- Vectorworks Service Select、またはサブスクリプションライセンスをご契約の方は、SimTreadを無償でお使いいただけます。
- 「Vectorworks 学生・教職員向けライセンス」、「Vectorworks 教育機関向けライセンス」をお使いの方は、SimTreadを無償でお使いいただけます。なお、学生・教職員・教育機関の方でも商用版のVectorworksをお使いの方は対象外となります。（Vectorworks Service Select、またはサブスクリプションライセンスをご契約の方は除く）
- Vectorworks 学生・教職員向けライセンスでご利用の場合は、シミュレーション動画にウォーターマークが入ります。
